Kaparfregatt - Fredric Henric af Chapman

Reproduktion ur Architectura Navalis Mercatoria (1768) - Bild XXXI, ritning nr 1

Vacker ritning av kaparfregatt.

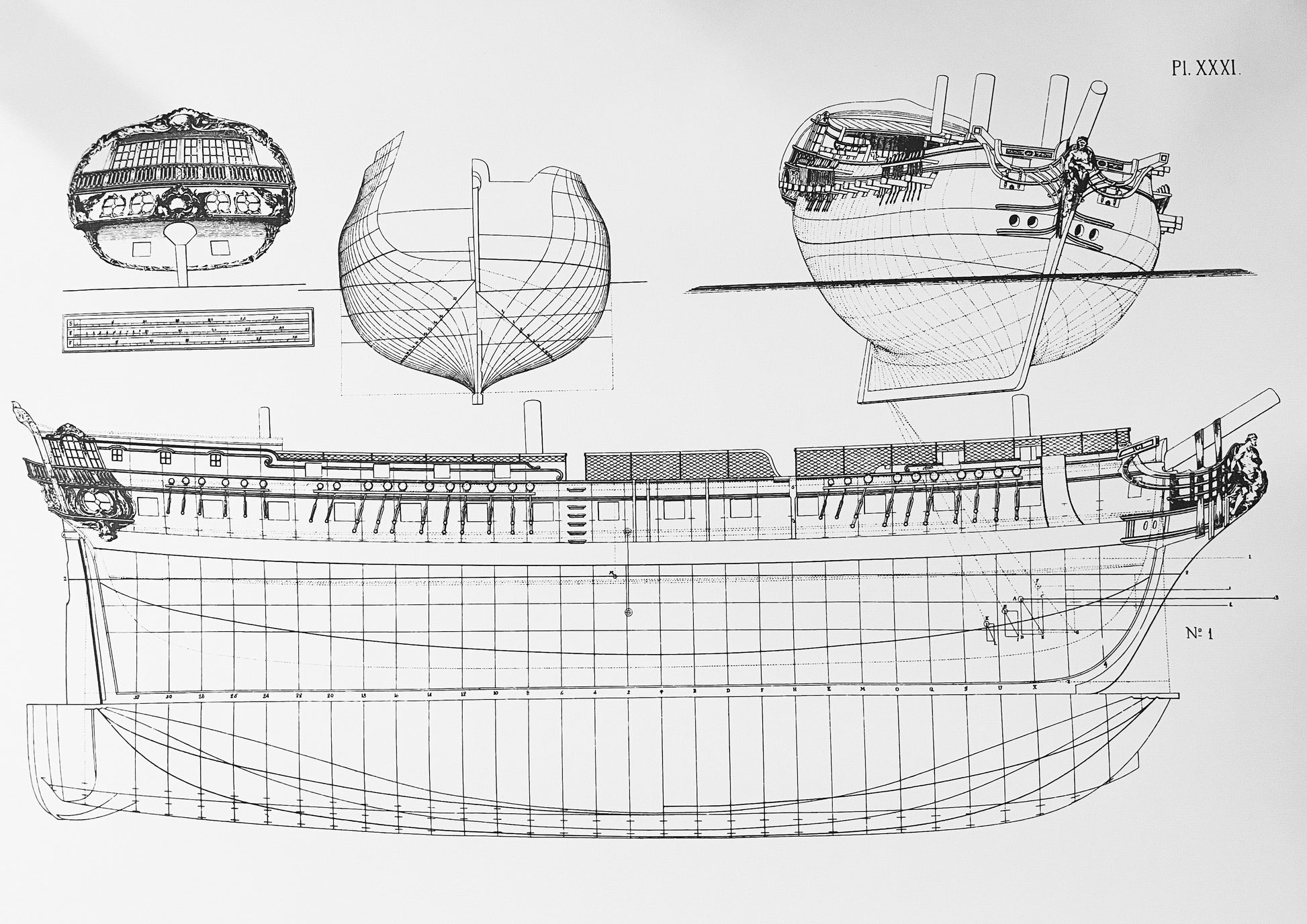

Profil-, spant- och linjeritning, akterspegel samt trekvartsvy.

Historik:
Planschverket "Architectura Navalis Mercatoria" sammanställdes av skeppsbyggaren Fredrik Henrik af Chapman och publicerades 1768. Verket innehöll 62 kopparstick med ritningar av olika typer av fartyg och båtar, inklusive örlogsfartyg, skutor och små fiskesumpar. Vissa av dessa ritningar är Chapmans egna konstruktioner, medan många är av fartyg och båtar han stött på under sina resor eller i sin närhet och funnit intressanta. År 1775 publicerades "Tractat om Skeppsbyggeriet", som innehåller kommentarer till fartygs- och båtkonstruktionerna.

Text tryckt på separat ark.
