Ostindienfarare - Fredric Henric af Chapman

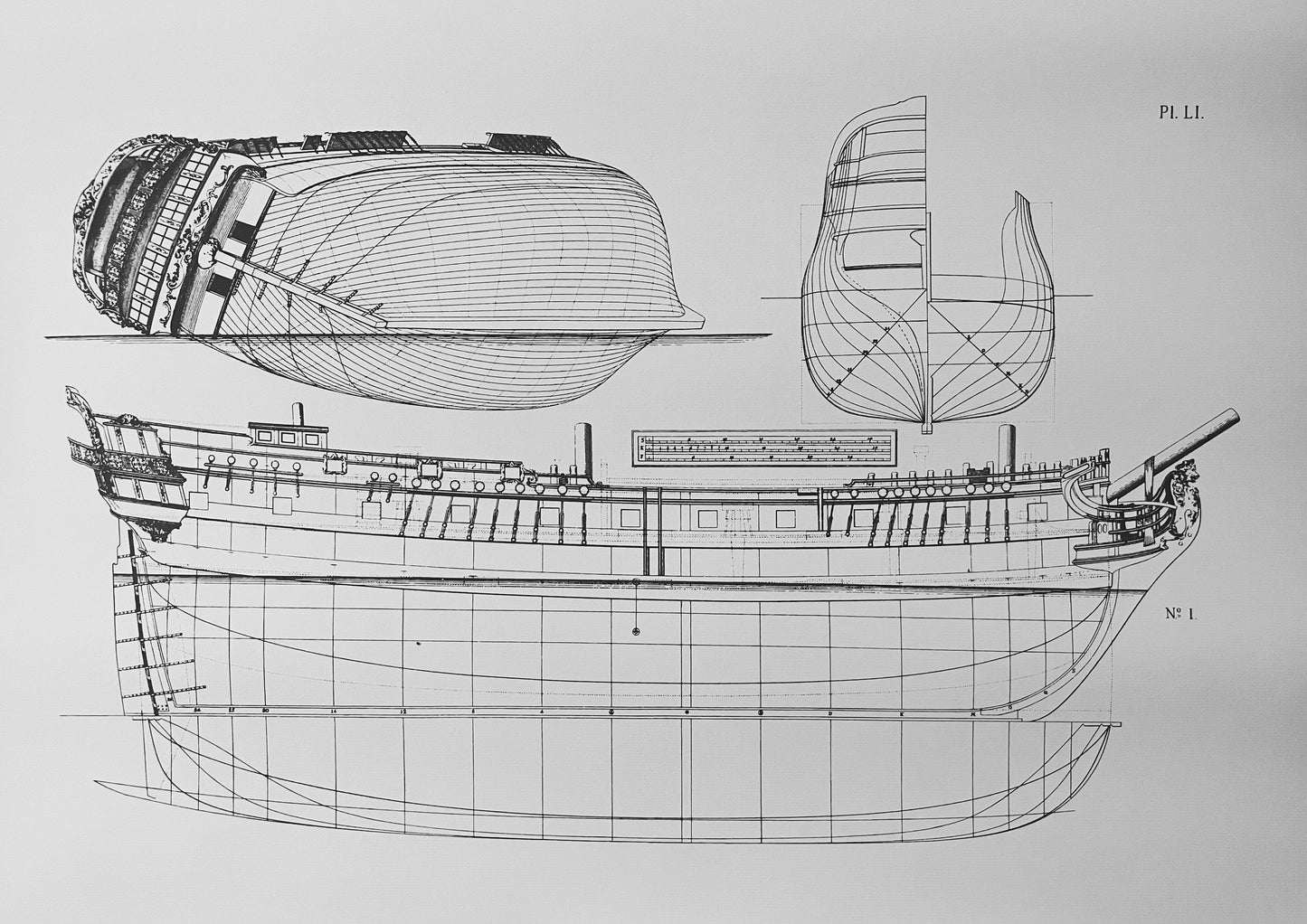

Reproduktion ur Architectura Navalis Mercatoria (1768) - Bild LI, ritning nr 1

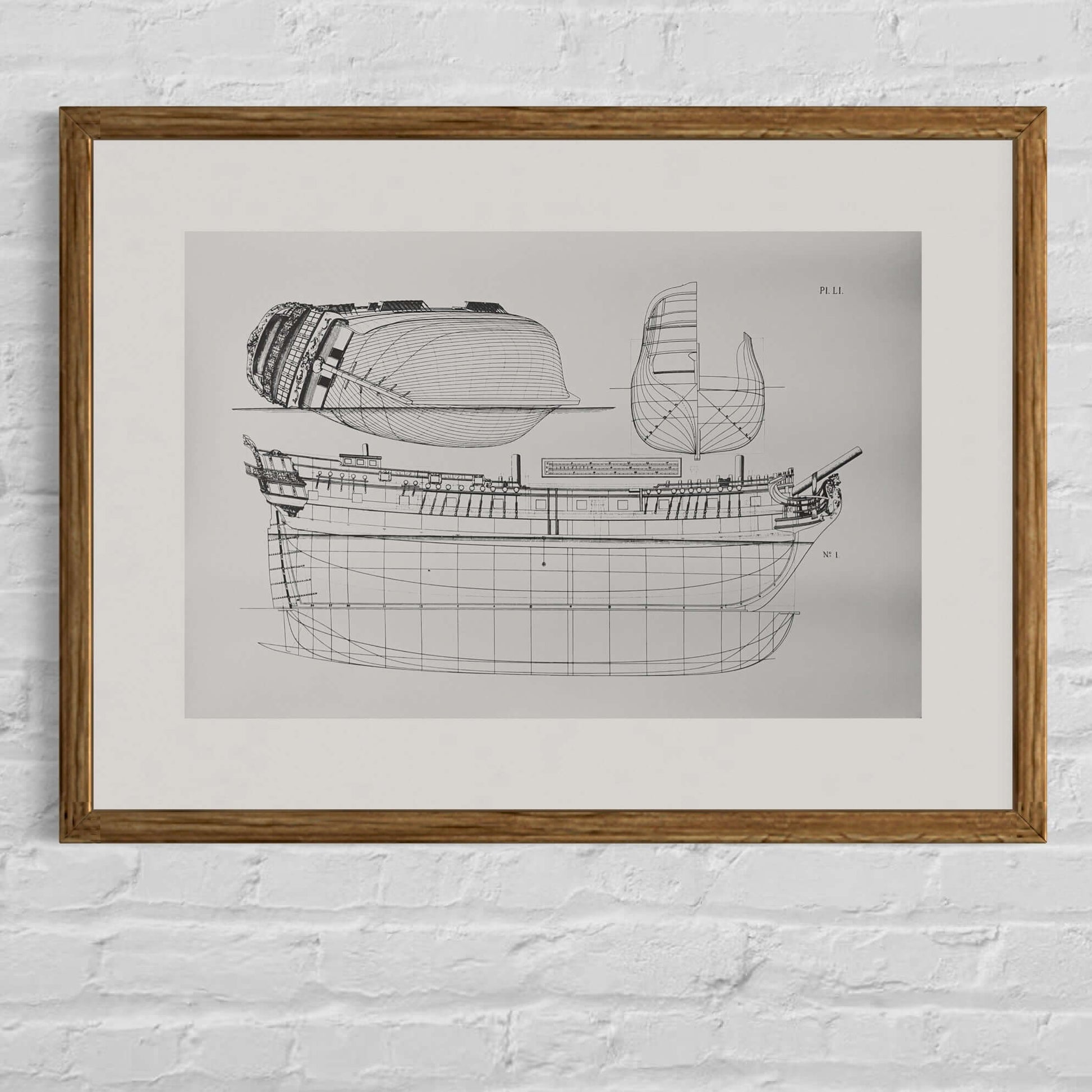

Dekorativ ritning av Engelsk ostindiefarare
Profil-, linje- och spantritning.
Fartyget är krängt för att visa akter och skrovbotten.

Historik:
Planschverket "Architectura Navalis Mercatoria" sammanställdes av skeppsbyggaren Fredrik Henrik af Chapman och publicerades 1768. Verket innehöll 62 kopparstick med ritningar av olika typer av fartyg och båtar, inklusive örlogsfartyg, skutor och små fiskesumpar. Vissa av dessa ritningar är Chapmans egna konstruktioner, medan många är av fartyg och båtar han stött på under sina resor eller i sin närhet och funnit intressanta. År 1775 publicerades "Tractat om Skeppsbyggeriet", som innehåller kommentarer till fartygs- och båtkonstruktionerna.

Text på separat ark.
